Wu Heng'an教授由科学技术大学工程科学学院现代力学系，热科学和能源工程系副教授Zhu Yinbo，以及基于热科学与能源工程系的MA -MA -Saving MA，基于一般政策

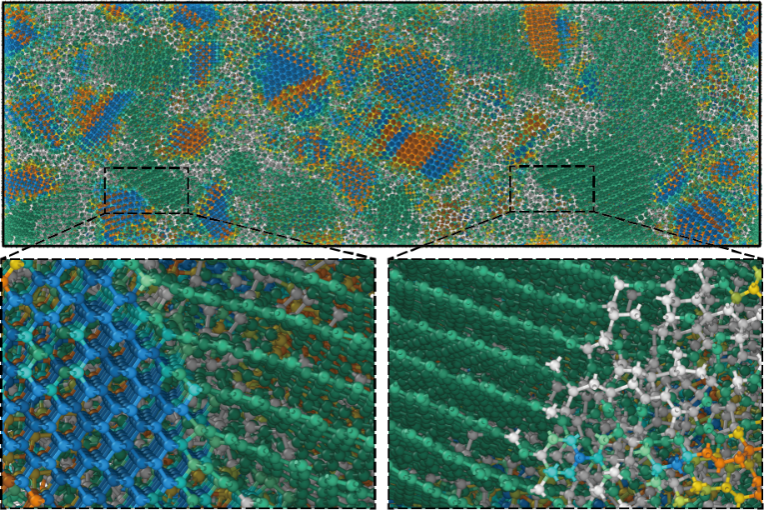

Professor Wu Heng'an's team from the Department of Modern Mechanics, School of Engineering Science, China University of Science and Technology Associate Professor Zhu Yinbo from the Department of Thermal Science and Energy Engineering, and MA HAVE from the Department of Thermal Science and Energy Transport analysis, based on mechanical and mechanical and mechanical and mechanical and mechanical Mechanism behind the phase transformation law of the ampho thermal diamond/graphite hybrid hybrid/graphite mybrid.杂化碳（A-DG）和导热性的异常特性。研究表明，A-DG热导率显示出异常的“首先减少，然后增加”非单调行为，密度变化，这不仅挑战了对无定形碳热力学行为的传统理解，而且在结构性影响的结构影响方面取得了成功。您的Arreesearch renulTS于6月6日发表在《科学》杂志上，标题为“揭示了无定形碳中异摩斯导热性的微观起源”。通过大规模的分子模拟，机械和热研究组揭示了从SP2混合失调的多层石墨烯（DMG）到SP3杂交纳米座（ND）的相传中的连续路径，并在各种Dencasses中构建了A-DG原子。与石墨钻石相的传统相转移不同，在DMG前体中存在广泛的拓扑缺陷，例如螺旋位错和交叉位错，导致一系列具有不同水平的杂交在SP2到SP3过渡的杂交方面的亚稳态结构。图1 A-DG的混合混合异质结构结合了对A-DG结构中神经进化势（NEP）和均质非平衡分子动力学模拟（HNEMD）功能的潜在研究。研究小组发现THermal的电导率显示出“拒绝首先”的异常趋势以及密度和SP3/SP2变化，这显着偏离了现有文献中报告的单调变化法。这种现象不仅破坏了对无定形碳的传统理解“更高的密度和更强的导热率”，而且还提供了重要的理论基础和新的见解，以更广泛地理解相变的路径和非晶材料的热力学机制。图2密度和SP3/SP2混合比率异常的热电导率异常依赖性在A-DG中起源于独特的两阶段的两阶段微型学相变路径（半顺序排序序列的semi-order），这再次构成了平均频率频率频率频率频率范围的重大变化的频率变化的重大变化。这项研究首次显示微观结构演变的主要作用和声子在无定形碳热导率中的自由路径，这为评估新无序材料的热传输机制提供了重要的基本科学和新的理论理解。图3，吴亨南（Wu Hennan）研究教授指导的工作，现代力学系的硕士学生张张廷（Zhang Zhongting）和热科学和能源工程系的主要学生Luo Jian是同事的作者和Associpatiation教授，Zhang Zhongting是Mighate Mechanics Spiferest，Migh Migh Mige and Associpation教授和Associpation May教授，这项工作是从中国基础科学中心项目的国家自然科学基金会和中国科学院青年创新促进项目（例如国家创新人才计划的青年项目）中获得的。纸张链接：https：//dii.org/10.1126/sciadv.adx5007
